-zwrotny, to ze względu na odpowiednie wyważenie przepustnic należy go
właściwie ustawić. W przypadku modeli z grzałką konieczne jest dopro-
wadzenie przewodu zasilającego.
x x x
Stabilizator
Kolejnym charakterystycznym elementem systemu jest stabilizator
przepływu, który umożliwia kontrolę nad strumieniami powietrza
w poszczególnych kanałach wentylacyjnych. Zgodnie z zaleceniami
obowiązujących przepisów dostępne są urządzenia ograniczające
przepływ, np. ze stabilizatorem o nominalnym przepływie 70 m
3
/h –
do kuchni, 50 m
3
/h – do łazienki, czy 30 m
3
/h – do toalety. Wszystkie
modele zaprojektowano do pracy przy podciśnieniach spotykanych
w wentylacji grawitacyjnej i hybrydowej, co pozwala uzyskać prze-
pływ nominalny już przy 10–20 Pa.
Stabilizator zwykle montowany jest za kratką wentylacyjną, a nie-
kiedy jest z nią połączony w zestaw. Przy niewielkim przepływie sta-
wia on mały opór powietrzu, natomiast zwiększa go, gdy strumień
osiągnie wartość zaprojektowaną. Wtedy przepustnica odchyla się,
zmniejszając szczelinę między przesłoną.
Montaż urządzenia rozpoczyna się od wyjęcia istniejącej kratki z jej
ramki. Należy usunąć ewentualne wypływki betonowe i inne nierów-
ności w kanale. Kolejnym krokiem jest osadzenie ramki stabilizatora
za pomocą np. taśmy klejącej. Element ten ma na bocznych ścia-
nach otwory, które trzeba wypełnić klejem, a następnie poczekać do
jego wyschnięcia. Oczyszczony z nadmiaru kleju stabilizator mocuje
się przy użyciu dwóch śrub i zakłada na niego kratkę. Taki sposób
montażu umożliwia dostęp zarówno do kanału wentylacyjnego, jak
i do stabilizatora.
Urządzenia łączące w sobie funkcje kratki i stabilizatora zwykle
mocuje się przez przykręcenie do ściany kołkami rozporowymi.
W takim układzie należy zwrócić szczególną uwagę na prawid-
łowe uszczelnienie przestrzeni między ramką i ścianą, żeby cały
strumień powietrza przepływał przez mechanizm kontrolujący
jego wielkość.
Urządzenia danego typu są ze sobą zamienne – w miejsce stabili-
zatora o przepływie np. 50 m
3
/h, montowanego za kratką wenty-
lacyjną w otworze 24/14 cm, można założyć podobny, ale o innej
nominalnej wydajności, np. 70 m
3
/h.
x x x
Hybrydowa nasada kominowa
Nasada hybrydowa, stanowiąca zwieńczenie komina wentylacyj-
nego, służy do wytwarzania podciśnienia w kanale wentylacyjnym.
Dzięki niej ciąg kominowy zostaje zachowany, nawet gdy warunki
nie sprzyjają do jego powstania. Urządzenie wyposażone jest
w obracającą się pod wpływem wiatru turbinę, zasilaną elektrycz-
nie. Aby zachować jej wymaganą prędkość obrotową przy braku
wiatru, sterownik silnika włącza zasilanie energią elektryczną, która,
w zależności od modelu urządzenia, może pochodzić z sieci energe-
tycznej albo z panelu solarnego. Panujące w danej chwili warunki
determinują typ energii wykorzystywanej przez nasadę – z wiatru,
słońca lub z sieci energetycznej.
Na rynku dostępne są urządzenia o średnicach króćca od 150
do 500 mm. Ich wydajność mieści się w zakresie od ok. 200 do pra-
wie 3300 m
3
/h (zużycie energii w zakresie 3–40 W). Wynika to
z faktu, że cała instalacja hybrydowa pracuje przy niskich podciśnie-
niach – rzędu 10–20 Pa, a moc potrzebna do poruszania strumie-
nia powietrza to iloczyn wydajności i podciśnienia. Zatem gdy pod-
ciśnienie jest małe, to zapotrzebowanie na moc elektryczną nasady
hybrydowej też będzie małe, zwłaszcza że zastosowane zostały silniki
o dużej sprawności.
Nasady hybrydowe są mocowane do komina za pomocą podstaw
występujących w różnych wersjach: kwadratowych – przytwierdza-
nych do komina murowanego kołkami rozporowymi, wciskanych – do
pustaków okrągłych typu P, wyposażonych w kryzę montażową, pasu-
jących do systemów ocieplanych oraz zakończeń rurowych, a także
redukcyjnych – przygotowanych zgodnie z wytycznymi klienta. Rozwią-
zania konstrukcyjne tych elementów zapewniają dostęp do kanałów
wentylacyjnych oraz szybki demontaż, co ułatwia pracę kominiarzowi.
rys. Darco

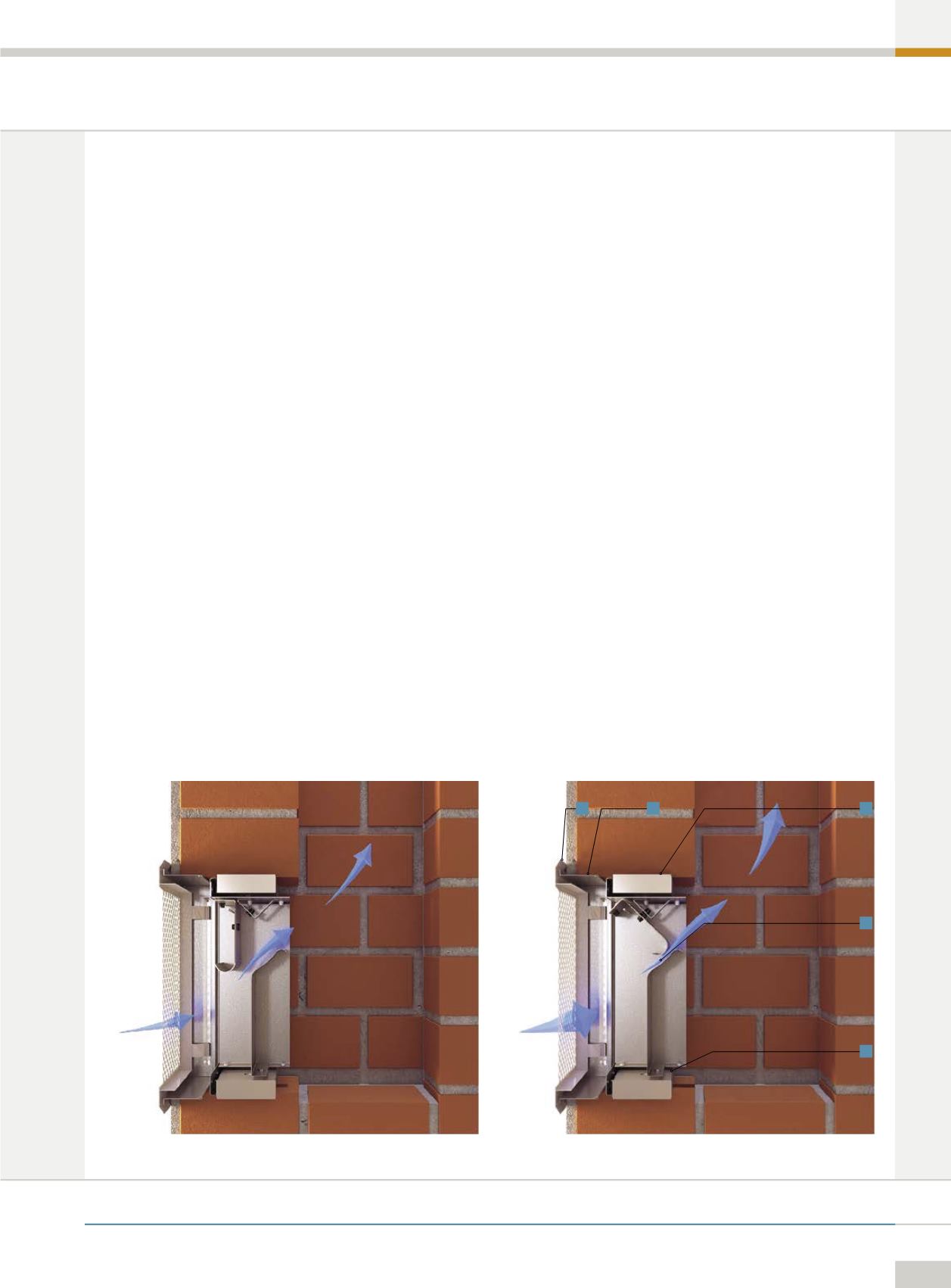

Rys. 3. Stabilizator przepływu – zasada działania przy małym (po lewej stronie) i dużym podciśnieniu (po prawej stronie): 1 – kratka wentylacyjna, 2 – ramka kratki wentylacyjnej,
3 – klej montażowy, 4 – ramka stabilizatora, 5 – stabilizator
4
5
3
2
1
