Może się zdarzyć, że budynek będzie posadowiony na płycie żelbetowej
z betonu wodonieprzepuszczalnego. Pod nią (zakładając jej poprawne
zaprojektowanie i wykonanie) nie musi być hydroizolacji. Jednak pod
ścianą fundamentową bezwzględnie należy ją zrealizować (doskonale
sprawdzają się w tym przypadku elastyczne szlamy), a izolacja pionowa
musi nachodzić na płytę denną minimum na 15 cm (rys. 12).
Literatura
1. PN-EN 15814+A2:2015-02 „Grubowarstwowe powłoki asfaltowe
modyfikowane polimerami do izolacji wodochronnej. Definicje
i wymagania”.
2. PN-EN 13969:2006, PN-EN 13969:2006/A1:2007 „Elastyczne
wyroby wodochronne. Wyroby asfaltowe do izolacji przeciwwilgociowej
łącznie z wyrobami asfaltowymi do izolacji przeciwwodnej części podziem-
nych. Definicje i właściwości”.
3. Komentarz do normy PN-EN 14967 „Elastyczne wyroby wodochronne.
Wyroby asfaltowe do poziomej izolacji przeciwwilgociowej. Definicje i właś-
ciwości wraz z zaleceniami ITB dla wyrobów objętych normą”, ITB, 2010.
4. DIN 18195
„
Bauwerksabdichtung Teil 6: Abdichtungen gegen von
außen drückendes Wasser und aufstauendes Sickerwasser, Bemessung
und Ausführung
”
, Ausgabe 2011–12.
5. Richtlinie für die Planung und Ausführung von Abdichtung mit kunst-
stoffmodifizierten Bitumendickbeschichtungen (KMB) – erdberührte Bau-
teile, Deutsche Bauchemie e.V. 2010.
6. Richtlinie fur die Planung und Ausfuhrung von Abdichtung von Baute-
ilen mit kunststoffmodifizierten Bitumendickbeschichtungen (KMB) – erd-
beruhrte Bauteile, Deutsche Bauchemie e.V. 2001.
7. Richtlinie für die Planung und Ausführung von Abdichtung erdberühr-
ter Bauteile mit flexiblen Dichtungsschlämmen, Deutsche Bauchemie
e.V. 2006.
8. Richtlinie für die Planung und Ausführung von Abdichtungen von Bau-
teilen mit mineralischen Dichtungsschlämmen, Deutsche Bauchemie
e.V. 2002.
9. Richtlinie für die fachgerechte Planung und Ausführung des Fassa-
densockelputzes sowie des Anschlusses der Außenanlage, Fachverband
der Stuckateure für Ausbau und Fassade, 2013.
10. M. Rokiel „Hydroizolacje podziemnych części budynków i budowli.
Projektowanie i warunki techniczne wykonania i odbioru robót”, wyd. III,
Grupa Medium 2018.
11. M. Rokiel „ABC izolacji przeciwwilgociowych. Poradnik eksperta”,
Grupa Medium 2013.
≥
10 cm
≥
5 cm
rys. [6], [8]
1. Izolacja przeciwwilgociowa z masy KMB
2. Elastyczny szlam uszczelniający
3. Płyty termoizolacyjne (XPS) (z warstwą
zbrojącą pod warstwą wykończeniową)
4. Tynk elewacyjny, hydrofobowy lub np.
okładzina ceramiczna
5. System ociepleń

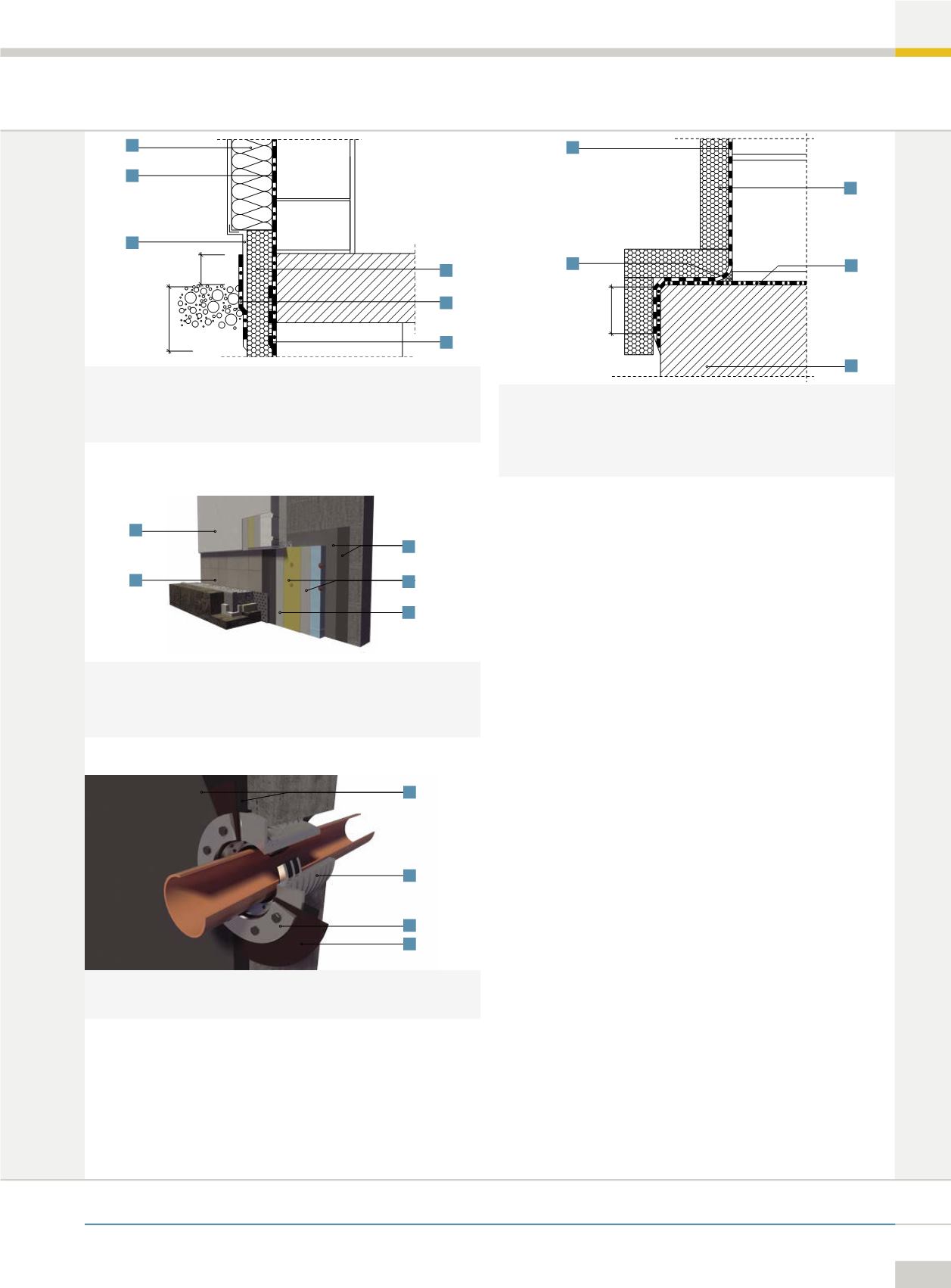

Rys. 9. Uszczelnienie strefy cokołowej – jednowarstwowa ściana fundamentowa
i parteru, z systemem ocieplenia
1
2
3
4
2
5
≥
15 cm
rys. [6], [8]
1. Płyta fundamentowa
2. Faseta z masy KMB (o ile producent dopuszcza
takie zastosowanie, R
maks
= 2 cm) lub z cemen-
towej zaprawy uszczelniającej (R = 4
–
6 cm)
3. Izolacja przeciwwodna pod ścianami
fundamentowymi (np. ze szlamu mineralnego lub
masy hybrydowej)
4. Płyty ochronne/termoizolacyjne
5. Izolacja przeciwwodna z masy KMB
Rys. 12. Płyta z betonu wodonieprzepuszczalnego – detal połączenia izolacji poziomej
z pionową
3
4
2
1
4
rys. Atlas
1. Izolacja ściany fundamentowej
2. Termoizolacja ściany w gruncie i cokołu (XPS)
3. Hydroizolacja cokołu (elastyczny szlam, masa
hybrydowa)
4. Wykończenie cokołu
5. Termoizolacja ściany parteru
Rys. 10. Aksonometryczny detal izolacji strefy cokołowej
5
4
rys. Atlas
Rys. 11. Zasada uszczelnienia przejścia rurowego
–
detal aksonometryczny
1. Kołnierz stały
2. Kołnierz ruchomy
3. Systemowa manszeta
4. Hydroizolacja ściany fundamentowej
3
2
1
4
3
2
1
