Sposoby ogrzewania budynków o dużej kubaturze
52
Efektywność promiennika jest dodatkowo zwiększona przez zastosowanie
siatki promieniującej, natomiast izolacja ceramiczna z tylnej części reflek-
tora minimalizuje straty ciepła związane ze stratyfikacją gorącego powie-
trza i niekorzystnym zjawiskiem jego unoszenia do góry w kierunku dachu
budynku. Niedogodnością promienników ceramicznych z otwartym źród-
łem spalania jest konieczność zapewnienia odpowiedniej wentylacji, czyli
określonej minimalnej ilości powietrza niezbędnej do procesu spalania.
W ofercie rynkowej znajdziemy także urządzenia, w których powietrze to
może być pobierane z zewnątrz, a spaliny odprowadzane poza ogrze-
wane pomieszczenie.
Trochę inaczej działają gazowe promienniki rurowe niskiej intensywno-
ści, tzw. ciemne (rys. 6). Wyposażone są w palnik gazowy, który podczas
spalania gazu wytwarza długi, laminarny płomień we wnętrzu rury pro-
mieniującej. Powstałe ciepło rozgrzewa elementy promiennika do tem-
peratury rzędu 300–500°C. Rury wykonane są ze stali węglowej pokrytej
czarną emalią, wewnątrz nich cyrkulują spaliny. Specjalny ekran – reflek-
tor montowany ponad rurami promiennika, odbija promieniowanie pod-
czerwone w żądanym kierunku. Dodatkowo dzięki zaizolowaniu reflek-
torów można ograniczyć konwekcyjną stratę ciepła poprzez ich ścianki
do wyższych części ogrzewanego budynku. Promienniki rurowe mogą
być dostosowane do pośredniego albo bezpośredniego odprowadzania
spalin, przy czym doskonalszą konstrukcją są gazoszczelne rurowe pro-
mienniki podczerwieni wyposażone w elektryczny wentylator wyciągowy.
System odprowadzający produkty spalania do atmosfery montowany jest
na zakończeniu urządzenia.
Elektryczne promienniki podczerwieni
Promienniki elektryczne możemy podzielić na rurowe, w których skrę-
cony śrubowo drut grzejny izolowany przez tlenek magnezowy osadzony
jest w rurze ze stali odpornej na wysokie temperatury, oraz halogenowo-
-kwarcowe, nazywane też reflektorami ciepła, w których wewnątrz kwar-
cowej rury wypełnionej halogenem znajduje się włókno wolframowe. Pro-
mienie wysyłane przez źródło są kierowane do przestrzeni ogrzewanej za
pomocą odpowiednio ukształtowanych reflektorów wykonanych z wypo-
lerowanej blachy. Ogrzewacze kwarcowo-halogenowe to obecnie naj-
nowocześniejsze rozwiązanie elektrycznego promiennika podczerwieni.
Składają się z prostej rury kwarcowej wypełnionej halogenem, w któ-
rej umieszczony jest żarnik wolframowy. Jego włókna rozgrzewające się
do 2200ºC dają intensywne białe światło oraz skoncentrowaną krótkofa-
lową wiązkę promieniowania podczerwonego, stanowiącą źródło ener-
gii cieplnej. Tak powstała lampa umieszczona jest w ognisku reflektora
parabolicznego silnie odbijającego i kierującego wiązkę promieniowania
na wymaganą przestrzeń. Ogrzewacze kwarcowe mogą być używane do
pracy dorywczej lub długotrwałej w następujących klasach zastosowań:
ogrzewanie ogólne, strefowe, punktowe oraz w obszarach na wolnym
powietrzu, a także do ochrony przed szronieniem. Z powodu względnie
wysokiej temperatury lamp grzewczych i dużej gęstości promieniowania
w ich pobliżu nie wolno ich stawiać w strefach zagrożenia wybuchowego.
Przy niskim usytuowaniu ogrzewaczy, tzn. na wysokości poniżej 2,2 m
nad podłogą, oraz w halach sportowych konieczne jest użycie osłon bez-
pieczeństwa dla zapobieżenia fizycznemu zniszczeniu lub dla ochrony
przed dotknięciem ich gorącej powierzchni [3].
Systemy grzewcze wykorzystujące promieniowanie mogą być używane do
ogrzewania nie tylko wszelkiego rodzaju hal, ale także przestrzeni otwar-
tych. Ponadto promienniki są sterowane automatycznie, a więc umożli-
wiają zorganizowanie precyzyjnego ogrzewania w poszczególnych stre-
fach budynku, uwzględniając wymagane wartości temperatury, a także
dobowy i tygodniowy rytm pracy. Mogą pracować punktowo, ogrzewając
pojedyncze strefy lub stanowiska pracy.
Literatura
1. Z. Cebulski, „Systemy ogrzewania budynków o dużej kubaturze”,
w: „Chłodnictwo & Klimatyzacja” 5/2013, s. 72–75.
2. Materiały informacyjne firmy Schwank.
3. M. Preiss, „Ogrzewanie promiennikowe obiektów wielkokubaturo-
wych”, www.bit-info.pl.
rys. Schwank

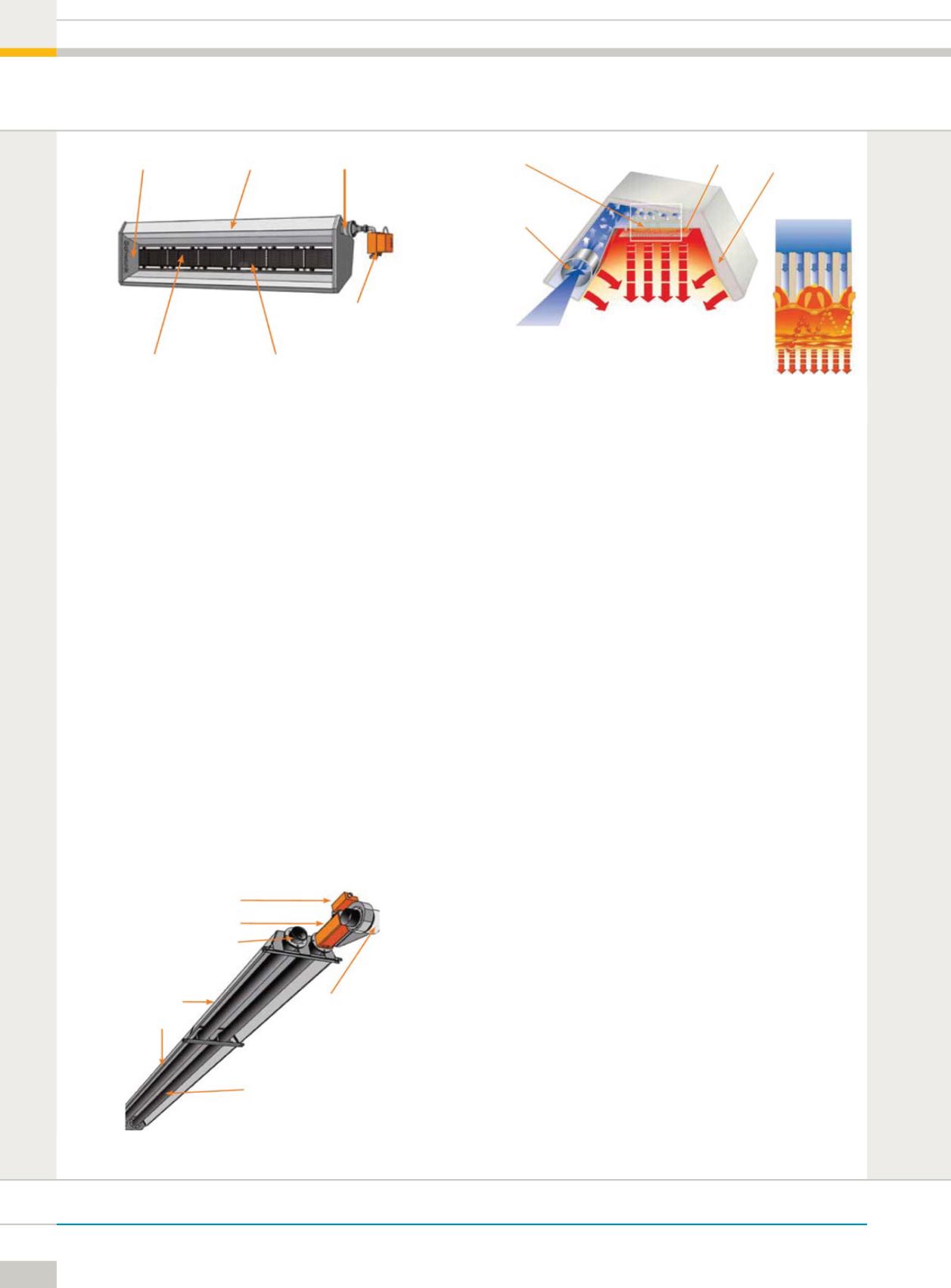

Rys. 4. Ceramiczny, gazowy promiennik podczerwieni [2]
