Informator Instalacyjny-murator 2013
Innowacyjne rozwiązania techniczne
Rezonator helikoidalny (fot. 1a i 1b) to urządzenie, które swoim
kształtem przypomina fragment znanego rozwiązania technicz-
nego – śrubę Archimedesa, powszechnie stosowaną w różnych
gałęziach przemysłu, głównie do transportowania płynnych lub
sypkich mediów, a także w niektórych typach tłumików silników
spalinowych jako wielozwojowa spirala (helikoida), powodująca
wydłużenie drogi, na której zachodzi dyssypacja energii pulsacji
spalin. Należy zaznaczyć, iż zjawisko tłumienia akustycznego
w rezonatorze helikoidalnym następuje wskutek dopasowania
profilu helikoidalnego do długości fali akustycznej, w której nastę-
puje rezonans (rys. 1.). W przypadku wykorzystania wielozwojo-
wych spiral efekt rezonansu jest niwelowany przez kolejne zwoje.
Dlatego też rozwiązanie to jest tak diametralnie różne od znanych
wcześniej koncepcji stosowanych w tłumikach spalinowych z wie-
lozwojową spiralą.
Rezonator helikoidalny umożliwia walkę z hałasem wąskopasmo-
wym w jednej częstotliwości charakterystycznej lub w większej ich
liczbie, jak to pokazano na rysunku 2. Z tego względu może być
stosowany w instalacji jako jedyne rozwiązanie przeciwhałasowe,
kiedy na niechciane dźwięki składają się tylko wąskopasmowe
składowe widma. Powoduje natomiast wyraźne zwiększenie
skuteczności tłumienia akustycznego, gdy jest połączony z tłumi-
kiem absorpcyjnym (rys. 3.). Takie rozwiązanie jest o tyle dobre,
ponieważ rezonator helikoidalny nie wnosi żadnych dodatkowych
składowych w widmie hałasu, co może mieć miejsce przy zastoso-
waniu rezonatora Helmholtza lub tłumika refleksyjnego. Zatem
z punktu widzenia uzyskiwanej charakterystyki akustycznej jest
bezpiecznym rozwiązaniem, a nie niesie ze sobą ryzyka wytłumie-
nia określonego pasma częstotliwości i wygenerowania dodat-
kowych składowych w innym paśmie. Zastosowanie rezonatora
helikoidalnego zwiększa tylko komfort akustyczny, czyli redukuje
hałas.
Wspomniane urządzenie z powodzeniem może być stosowane
w instalacjach odpylających, osuszających itp., w których występu-
je umiarkowany stopień lepkości zanieczyszczeń powietrza. Nie
jest tak wrażliwy na pył osiadający na profilu helikoidalnym,
a jego powierzchnia, wykonana np. ze stali, jest odporna na ewen-
tualnie pojawiające się większe odłamki materiałów odpylanych.
Dodatkowo, nie wnosi znacznych oporów przepływu medium
roboczego. Największą skuteczność dla opisywanego rozwiązania
uzyskuje się w przypadku, gdy hałasujący wylot instalacji jest wy-
raźnie odseparowany od reszty układu, np. przechodzi przez dach
hali produkcyjnej.
Jeśli chodzi o montaż rezonatora helikoidalnego, istnieją dwie
możliwości:
•
instalacja urządzenia na sztywno połączonego z kanałem cylin-
drycznym jako odcinka danego układu (nie wnosi różnicy w wy-
glądzie instalacji),
•
montaż samego profilu rezonatora helikoidalnego w istniejącej
instalacji, jeżeli pozwalają na to warunki...
Rezonator helikoidalny
Rezonator helikoidalny umożliwia redukcję hałasu tonalnego
w instalacjach kanałowych (np. wentylacyjnych i kominowych), który
pochodzi głównie od wentylatorów, za pomocą jednego zwoju helikoidy
lub jego ułamka.
Fot. 1a Rezonator helikoidalny – widok bez kanału
cylindrycznego
fot. W. Łapka
Fot. 1b Rezonator helikoidalny – widok prototypu
w kanale cylindrycznym
fot. W. Łapka

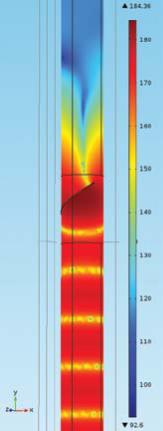

Rys. 1. Rozkład poziomów ciśnienia akustycznego
dla częstotliwości rezonansowej rezonatora helikoidal-
nego, umieszczonego w kanale cylindrycznym (czerwony
kolor na wlocie oznacza wysoki poziom ciśnienia,
a niebieski na wylocie – niższy poziom ciśnienia
akustycznego)
rys. 1– 3 W. Łapka
